设计仿真 | 使用Adams加速滚珠丝杠动力学仿真分析

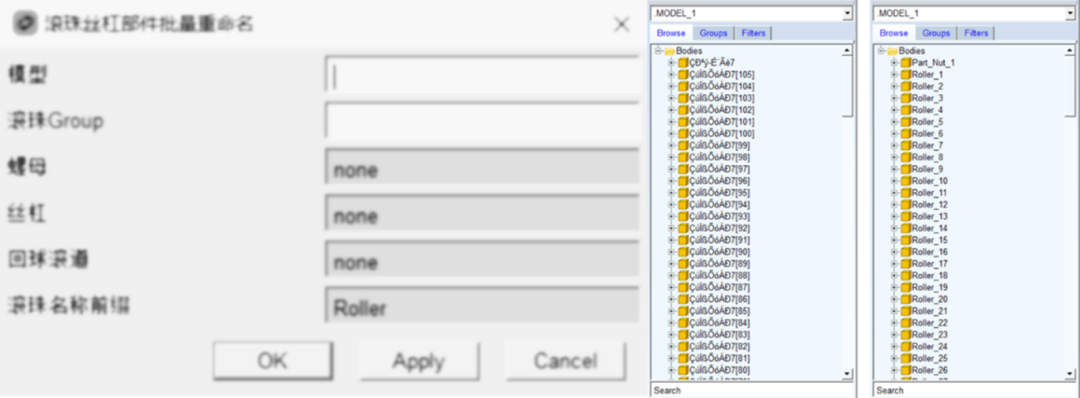

CAD数据导入后，包含特殊字符的部件名称可能无法在Adams中正常显示。利用插件的部件重命名功能，可快速完成名称修改，确保模型信息清晰准确。

若相邻滚珠的名称不连续，可使用该功能对滚珠进行排序和重命名，优化模型结构，并使后处理更加方便。

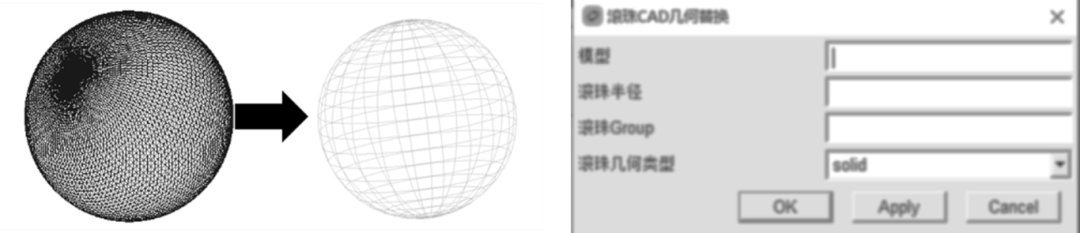

外部导入的几何体在接触计算时会被划分为许多三角单元，不利于接触求解，插件支持将这些球体自动替换为Adams内置的几何球体，采用这样的好处如下：

• 内置几何体采用解析方法确定接触物体穿透区域，计算更精准。

• 内置几何体的接触力响应更平滑，尖峰更少。

• 比Parasolid接触几何的计算效率快很多。

滚珠丝杠模型包含大量接触。使用自动接触脚本可快速完成大量接触的一次性创建。所有接触都是参数化的，修改特定变量即可完成批量接触参数修改，这可以大大提高建模效率。

滚珠丝杠是典型的多接触模型，我们开发了初始接触参数计算、接触力成分分析功能，并提供一套接触力参数调试流程，可以帮助工程师快速优化接触参数，确保仿真结果的可靠性。

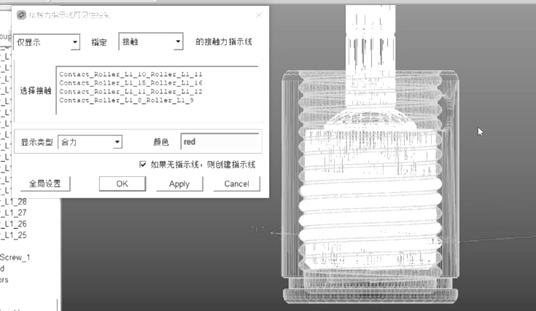

接触力指示线用来在仿真动画中表明接触力的大小和方向，但在接触较多时会使动画显得杂乱。插件支持对接触力指示线进行更加精细的控制，从而便于工程师进行分析和优化。
